WEMOS ( EP8266 ) et serveur Web Dynamique

Pour faire suite à mon précédent article ,je vous propose de rendre l’interface Web du module , plus agréable, de la rendre “responsive” grâce à l’utilisation du framework Bootstrap. En prenant comme exemple  la fabrication d’un thermomètre / hydromètre .

Dans cet article nous allons voir comment :

  • Manipuler la bibliothèque DHT
  • Utiliser les fonctions jquery , pour afficher les infos de mon module sur ma page web
  • Mettre en place un serveur web JSON

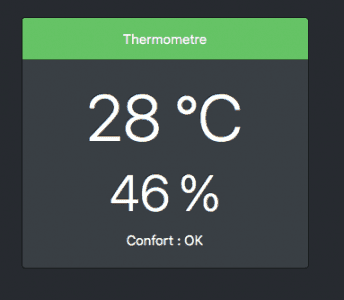

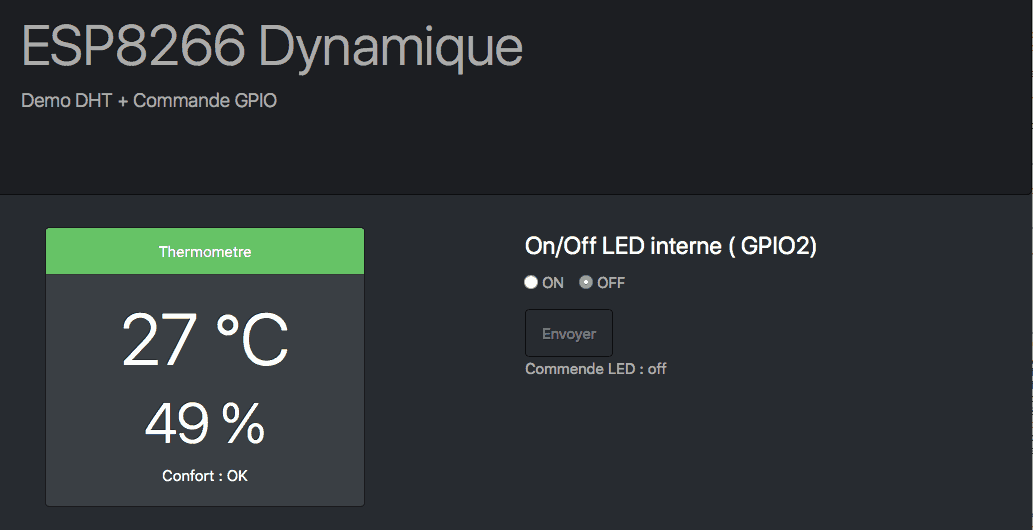

  • intégrez un framework comme Bootstrap , afin de dynamiser le tout et avoir une belle interface “responsive”

Pour cela il nous faut :

  • un module WEMOS ou compatible ESP8266
  • une sonde DHT 11 ou DHT 22 ( dans mon exemple j’utilise la sonde DHT 11 )

Branchement de la sonde DHT , au module WEMOS .

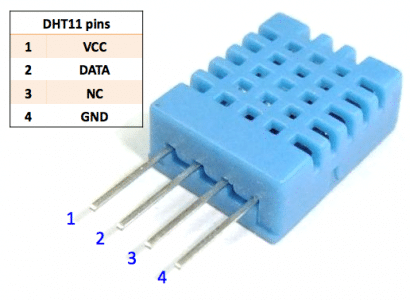

numero des pattes DHT11
schema DHT11

Plus d’info sur le branchement de ce composante et l’utilisation.

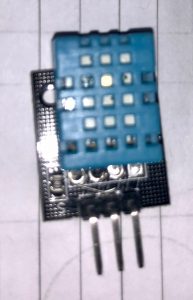

Pour info , on trouve souvent des modules dht , montés sur des circuits prêts à l’emploi avec résistance inclus ( ce qui facilite le montage ). C’est ce que j’utilise . Sur ce type de circuit , le brochage n’est pas dans le même ordre .
Voir photos ci dessous.

PIN identifié

Sur le photo ci contre , j’ai indiqué l’ordre des 3 PIN restantes .

Face coté soudure , on du haut vers le bas :

  • GND : A brancher sur une broche GND du module
  • VCC : A brancher sur le 3,3 V du module
  • Data : A brancher sur une entrée logique , sur mon Wemos D1 , je l’ai branché à la prise D2 , qui correspond en notation GPIO à la broche 16

Plus d’information sur les brochages du Wemos voir mon article suivant .

La Bibliothéque DHTesp :

Pour utiliser la bibliothèque DHTesp , il suffit d’ajouter les lignes suivantes :

// bibliotheque DHT pour module ESP
#include <DHTesp.h>

Puis on crée une instance DHT et on indique le numéro de PIN ou est relié la data

// init dht
DHTesp dht;

// PIN ou est connecté l’info data du dht
int dhtPin = 16; // GPIO16 egale a D2 sur WEMOS D1R1 ou D0 pour les autres ( averifier selon esp )

et enfin dans la boucle setup , on demarre la lecture du  DHT.

// Initialize temperature sensor
dht.setup(dhtPin, DHTesp::DHT11);   // si vous avez un DHT22 , remplacé DHT11 par DHT22

Puis dans la fonction loop , je récupère les valeurs de température et d’humidité .

Dans un premier temps , je vais me contenter de lire les valeurs du DHT , et les afficher dans la console.

les differents valeurs récupérés sont les suivantes :

humidity = dht.getHumidity();   Récupére le pourcentage de l’humidité ( % )

temperature = dht.getTemperature(); la température en degrés celcius

heatIndex = dht.computeHeatIndex(temperature,humidity); L’index de chaleur , un peu comme la température ressentis , celui ci est basé sur l’humidité et la température ( en Europe , le vent est pris en charge aussi )

dewPoint = dht.computeDewPoint(temperature,humidity); Le point de rosée

cr = dht.getComfortRatio(cf,temperature,humidity);  un indice de confort

per = dht.computePerception(temperature, humidity); un indice de perception humaine ( voir la doc pour plus de détails )

J’ai mis un délai de 10 secondes , pour récupérer les infos , il n’est pas utile de descendre plus bas , le module DHT auras du mal à suivre.

Ci dessous le script complet .

/*
 * tuto thermometre partie 1
 * Affichage des infos DHT dans console
 */

// bibliotheque temperature
#include <DHTesp.h>

unsigned long previousMillis=0 ;
unsigned long interval = 10000;

#define led 2
// init dht
DHTesp dht;
ComfortState cf;
// PIN ou est connecté l'info data du dht
int dhtPin = 16;  // GPIO16  egale a D2 sur WEMOS D1R1  ou D0 pour les autres ( averifier selon esp )
 float humidity ;
 float temperature;

void setup() {
  Serial.begin(115200);
  Serial.println();
  pinMode(led, OUTPUT);
// Initialize temperature sensor
dht.setup(dhtPin, DHTesp::DHT11);
delay(1000);
humidity = dht.getHumidity();
temperature = dht.getTemperature();
}

void loop() {
// recup temp  if( millis() - previousMillis >= interval) {
    previousMillis = millis();
 humidity = dht.getHumidity();
temperature = dht.getTemperature();
  float heatIndex = dht.computeHeatIndex(temperature,humidity);
  float dewPoint = dht.computeDewPoint(temperature,humidity);
  float cr = dht.getComfortRatio(cf,temperature,humidity);
  byte per = dht.computePerception(temperature, humidity);
    String comfortStatus;
  switch(cf) {
    case Comfort_OK:
      comfortStatus = "Comfort_OK";
      break;
    case Comfort_TooHot:
      comfortStatus = "Comfort_TooHot";
      break;
    case Comfort_TooCold:
      comfortStatus = "Comfort_TooCold";
      break;
    case Comfort_TooDry:
      comfortStatus = "Comfort_TooDry";
      break;
    case Comfort_TooHumid:
      comfortStatus = "Comfort_TooHumid";
      break;
    case Comfort_HotAndHumid:
      comfortStatus = "Comfort_HotAndHumid";
      break;
    case Comfort_HotAndDry:
      comfortStatus = "Comfort_HotAndDry";
      break;
    case Comfort_ColdAndHumid:
      comfortStatus = "Comfort_ColdAndHumid";
      break;
    case Comfort_ColdAndDry:
      comfortStatus = "Comfort_ColdAndDry";
      break;
    default:
      comfortStatus = "Unknown:";
      break;
  }
Serial.println(" T:" + String(temperature) + "°C  H:" + String(humidity) + "%  I:" + String(heatIndex) + " D:" + String(dewPoint) + " " + comfortStatus+" et per :"+ String(per));
    }
}

Vous obtenez ceci :

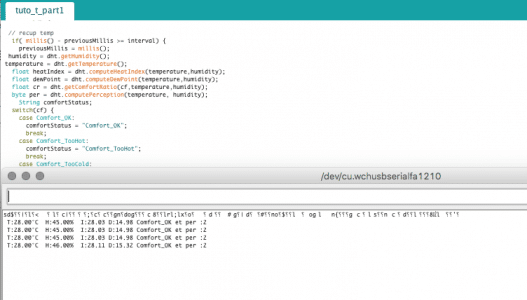

exemple affichage console valeurs DHT

La console , c’est pratique , pour “debugger” , mais un affichage déporté dans une interface WEB serait mieux

Afficher l’info sur l’interface WEB :

afin que mon serveur Web , récupère l’info de la température , je crée un service web getInfo .

server.on(“/getInfo”,handleInfo); //Rpour récupérer info module

Qui envoie les requêtes sur la fonction handleInfo() . dans cette exemple , cette fonction est très simple , elle ne fait que renvoyer la valeur température .

void handleInfo() {
String Info=String(temperature);
server.send(200, “text/plane”,Info);
}

Il ne me reste plus qu’a modifier ma page web , afin de récupérer cette valeur .

Dans mon dossier data , je modifie mon fichier html ( de mon service WEB ) , je reprend le même fichier que dans l’article précédent , et j’ajoute les lignes suivantes :

Une balise HTML :

<div>Temperature : <span id=”Temp”></span> </div>

et un bout de code javascript ( jquery) ,afin  d’aller renseigner l’info récupéré par l’appel à getInfo.

Ci dessous le code javascript :

 function loadInfo(){
  $( "#Temp" ).load( "/getInfo");
 }

loadInfo(); // premiere execution
setInterval(function(){
    loadInfo() // rappel toutes les 10 secondes
}, 10000);

$( “#Temp” ).load( “/getInfo”); : permet de récupérer les données envoyés par la page /getInfo du module

La fonction setInterval , me permet de relancer cette fonction toutes les 10 secondes , afin d’actualiser la valeur de la température.

Ci dessous le script complet de la page HTML.

<!DOCTYPE html>
<html>
<head>
<script src="jquery.min.js"></script>
</head>
<body>
<center>
<h1>Tuto SPIFFS + jquery - Byfeel</h1>
    <p>Demo jquery , pour on/off led interne</p>
<div>Temperature : <span id="Temp"></span> </div>
<form action='/setLED' method='POST' id='FormLED'>
<fieldset>
    <legend>LED interne 2 :</legend>
<INPUT type='radio' name='LED' value='on' id='on' checked><label for='on'>ON</label>
<INPUT type='radio' name='LED' value='off' id='off'><label for='off'>OFF</label>
    </fieldset>
    <INPUT type='submit' value='Envoyer' id='bouton_LED'/>
    </form>
    <a href="https://byfeel.info">byfeel.info</a><br>
    <div id="info"></div>
<script>
   $("#FormLED").submit(function(){
    $.ajax({
                url: '/setLED',
                type: 'post',
                data: $("#FormLED").serialize(),
                success: function(data) {
                   $("#info").html("<p> Commende LED : "+data+"</p>");
                }
        });
    return false;
});

 function loadInfo(){
  $( "#Temp" ).load( "/getInfo");
 }

loadInfo(); // premiere execution
setInterval(function(){
    loadInfo() // rappel toutes les 10 secondes
}, 10000);

</script>

</body>
</html>

fichier à coller dans le dossier data de votre script arduino . Ainsi que le fichier jquery.min.js

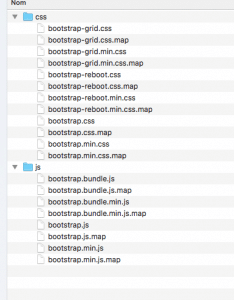

Voila a quoi ressemble votre structure :

Il faut copier l’intégralité du dossier data , dans votre wemos , par le biais de la fonction  “ESP8266 sketch data upload”  de votre interface Arduino ( voir article SPIFFS ). Puis uploader par la suite votre sketch , par la méthode traditionnel.

Dans le script , j’ai conservé la mise en place du serveur FTP , afin de faciliter les test avec le fichier html , et ainsi recharger uniquement le fichier index.html ( plus rapide ) , que de passer par la fonction inclus dans l’interface arduino.

Script complet : ( pensez à renseigner vos identifiants WIFI )

/*
 * webserver dynamique - temperature
 */

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
#include <FS.h>   //Include SPIFFS
// bibliotheque temperature
#include <DHTesp.h>

// FTPserver
#include "ESP8266FtpServer.h"

unsigned long previousMillis=0 ;
unsigned long interval = 10000;

//WiFi Connection configuration
const char *ssid = "nomduwifi";
const char *password = "mdp wifi";

#define led 2
// init dht
DHTesp dht;
ComfortState cf;
// PIN ou est connecté l'info data du dht
int dhtPin = 16;  // GPIO16  egale a D2 sur WEMOS D1R1  ou D0 pour les autres ( averifier selon esp )

  float humidity ;
  float temperature;

// on crée l'instance
FtpServer ftpSrv;

//***********************************
//************* Gestion du serveur WEB
//***********************************
ESP8266WebServer server(80);

void handleRoot(){
  server.sendHeader("Location", "/index.html",true);   //Redirige vers page index.html sur SPIFFS
  server.send(302, "text/plane","");
}

// fonction de traitement SETLED
void handleLED(){
  String SetLED = server.arg("LED");
  Serial.println(SetLED);
  if (SetLED=="on")  digitalWrite(led, LOW);
  else  digitalWrite(led, HIGH);

  server.send(200, "text/plane",SetLED);
}

// fonction de traitement SETLED
void handleInfo() {
  String Info=String(temperature);

  server.send(200, "text/plane",Info);
}

void handleWebRequests(){
  if(loadFromSpiffs(server.uri())) return;
  String message = "File Not Detected\n\n";
  message += "URI: ";
  message += server.uri();
  message += "\nMethod: ";
  message += (server.method() == HTTP_GET)?"GET":"POST";
  message += "\nArguments: ";
  message += server.args();
  message += "\n";
  for (uint8_t i=0; i<server.args(); i++){
    message += " NAME:"+server.argName(i) + "\n VALUE:" + server.arg(i) + "\n";
  }
  server.send(404, "text/plain", message);
  Serial.println(message);
}

//********** fin serveur web

void setup() {

  Serial.begin(115200);
  Serial.println();

 // Conexion WIFI
  WiFi.begin(ssid, password);
  Serial.println("");

  // Wait for connection
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  //demarrage file system
  if (SPIFFS.begin()) {
    Serial.println("Demarrage file System");
    ftpSrv.begin("esp8266","pass");   // demarrage serveur ftp avec user = esp8266 et mdp = password
  }
  else Serial.println("Erreur file System");

  //Si connexion affichage info dans console
  Serial.println("");
  Serial.print("Connection ok sur le reseau :  ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());



  //Initialize Webserver
  server.on("/",handleRoot);
  server.on("/setLED",handleLED); //Rpour gerer led
  server.on("/getInfo",handleInfo); //Rpour récupérer info module
  server.onNotFound(handleWebRequests); //Set setver all paths
  server.begin();

  pinMode(led, OUTPUT);


// Initialize temperature sensor
dht.setup(dhtPin, DHTesp::DHT11);
delay(1000);
humidity = dht.getHumidity();
temperature = dht.getTemperature();
}

void loop() {
//service web
 server.handleClient();
 ftpSrv.handleFTP();

 // recup temp
  if( millis() - previousMillis >= interval) {
    previousMillis = millis();
 humidity = dht.getHumidity();
temperature = dht.getTemperature();
  float heatIndex = dht.computeHeatIndex(temperature,humidity);
  float dewPoint = dht.computeDewPoint(temperature,humidity);
  float cr = dht.getComfortRatio(cf,temperature,humidity);
  byte per = dht.computePerception(temperature, humidity);
    String comfortStatus;
  switch(cf) {
    case Comfort_OK:
      comfortStatus = "Comfort_OK";
      break;
    case Comfort_TooHot:
      comfortStatus = "Comfort_TooHot";
      break;
    case Comfort_TooCold:
      comfortStatus = "Comfort_TooCold";
      break;
    case Comfort_TooDry:
      comfortStatus = "Comfort_TooDry";
      break;
    case Comfort_TooHumid:
      comfortStatus = "Comfort_TooHumid";
      break;
    case Comfort_HotAndHumid:
      comfortStatus = "Comfort_HotAndHumid";
      break;
    case Comfort_HotAndDry:
      comfortStatus = "Comfort_HotAndDry";
      break;
    case Comfort_ColdAndHumid:
      comfortStatus = "Comfort_ColdAndHumid";
      break;
    case Comfort_ColdAndDry:
      comfortStatus = "Comfort_ColdAndDry";
      break;
    default:
      comfortStatus = "Unknown:";
      break;
  }
Serial.println(" T:" + String(temperature) + "°C  H:" + String(humidity) + "%  I:" + String(heatIndex) + " D:" + String(dewPoint) + " " + comfortStatus+" et per :"+ String(per));
    }
}

// gestion du not found.
bool loadFromSpiffs(String path){
  String dataType = "text/plain";
  if(path.endsWith("/")) path += "index.htm";

  if(path.endsWith(".src")) path = path.substring(0, path.lastIndexOf("."));
  else if(path.endsWith(".html")) dataType = "text/html";
  else if(path.endsWith(".htm")) dataType = "text/html";
  else if(path.endsWith(".css")) dataType = "text/css";
  else if(path.endsWith(".js")) dataType = "application/javascript";
  else if(path.endsWith(".png")) dataType = "image/png";
  else if(path.endsWith(".gif")) dataType = "image/gif";
  else if(path.endsWith(".jpg")) dataType = "image/jpeg";
  else if(path.endsWith(".ico")) dataType = "image/x-icon";
  else if(path.endsWith(".xml")) dataType = "text/xml";
  else if(path.endsWith(".pdf")) dataType = "application/pdf";
  else if(path.endsWith(".zip")) dataType = "application/zip";
  File dataFile = SPIFFS.open(path.c_str(), "r");
  if (server.hasArg("download")) dataType = "application/octet-stream";
  if (server.streamFile(dataFile, dataType) != dataFile.size()) {
  }

  dataFile.close();
  return true;
}

Ce qui donne :

exemple affichage temperature dans page WEB

Pour récupérer une donnée , c’est bien , mais si je désire récupérer plusieurs données , cela devient vite un peu plus compliquer . Heuresement jquery , permet de récupérer facilement des données graces aux format JSON.

Parlons de JSON

JSON (que l’on peut prononcer à l’anglaise comme le prénom Jason ( par exemple jason bourne ) signifie JavaScript Object Notation . C’est une façon d’écrire les informations dans un fichier qui soit facilement compréhensible pour le Javascript.A quoi ça ressemble ?

Voici un exemple de syntaxe JSON :

{
"cle":"valeur",
"Temperatue" : "25"
}

Je pourrais créer le fichier par une simple chaine de caractére , mais je cherche une solution simple pour écrire le fichier , afin d’envoyer plus d’info.

Pour cela , je vais utiliser la bibliotheque JSON . ( récuperer la bibliotheque sur le site Github , en version 5.13.2 au moment ou j’écris cet article ).

Sur la doc officiel de la librairie JSON , il y a un avertissement qui indique que l’interface Arduino à tendance a vouloir installer la version 6 , mais cette dernière étant en beta , il est recommandé de rester sur une version 5.

Avertissement json arduino

Une fois récupéré , copier le dossier arduino.json-master , dans votre dossier librairies .

Comment utiliser cette bibliothèque :

#include <ArduinoJson.h>

//json – création de l’instance JSONInfo
StaticJsonBuffer<200> jsonBuffer;
JsonObject& JSONInfo = jsonBuffer.createObject();

Puis pour ajouter des données , il suffit d’utiliser l’instance créé , en indiquant la clé puis la valeur . Par exemple dans ce script , j’enregistre 3 infos ( la température avec la clé T , l’humidité avec la clé H et l’info confortstatus avec la clé confort.

JSONInfo["T”] = temperature;
JSONInfo[["H”] humidity;
JSONInfo[“["Confort”]omfortStatus;

Puis pour finaliser ma chaine JSON , j’utilise la fonction printTO(nom-de-la-sortie) .

JSONInfo.printTo(Info);

Il ne me reste plus qu’a envoyer le tout

server.send(200, “application/json”,Info); }

Ci dessous le script final , à téléverser dans votre module Wemos.

/*
 * webserver dynamique - temperature
 */

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
#include <FS.h>   //Include SPIFFS
// bibliotheque temperature
#include <DHTesp.h>
#include <ArduinoJson.h>

// FTPserver
#include "ESP8266FtpServer.h"

unsigned long previousMillis=0 ;
unsigned long interval = 10000;

//WiFi Connection configuration
const char *ssid = "mon wifi";
const char *password = "mon mot de passe";

#define led 2
// init dht
DHTesp dht;
ComfortState cf;
// PIN ou est connecté l'info data du dht
int dhtPin = 16;  // GPIO16  egale a D2 sur WEMOS D1R1  ou D0 pour les autres ( averifier selon esp )

  float humidity ;
  float temperature;
 float heatIndex;
  float dewPoint;
  byte per;
      String comfortStatus;


// on crée l'instance
FtpServer ftpSrv;

//json
StaticJsonBuffer<200> jsonBuffer;
JsonObject& JSONInfo = jsonBuffer.createObject();

//***********************************
//************* Gestion du serveur WEB
//***********************************
ESP8266WebServer server(80);

void handleRoot(){
  server.sendHeader("Location", "/index.html",true);   //Redirige vers page index.html sur SPIFFS
  server.send(302, "text/plane","");
}

// fonction de traitement SETLED
void handleLED(){
  String SetLED = server.arg("LED");
  Serial.println(SetLED);
  if (SetLED=="on")  digitalWrite(led, LOW);
  else  digitalWrite(led, HIGH);

  server.send(200, "text/plane",SetLED);
}

// fonction de traitement getInfo
void handleInfo() {
  String Info;
   JSONInfo["T"] ["T"]perature;
  JSONInfo["H"] ["H"]idity;
  JSONInfo["Conf["Confort"]fortStatus;
  JSONInfo.printTo(Info);

  server.send(200, "application/json",Info);
}

void handleWebRequests(){
  if(loadFromSpiffs(server.uri())) return;
  String message = "File Not Detected\n\n";
  message += "URI: ";
  message += server.uri();
  message += "\nMethod: ";
  message += (server.method() == HTTP_GET)?"GET":"POST";
  message += "\nArguments: ";
  message += server.args();
  message += "\n";
  for (uint8_t i=0; i<server.args(); i++){
    message += " NAME:"+server.argName(i) + "\n VALUE:" + server.arg(i) + "\n";
  }
  server.send(404, "text/plain", message);
  Serial.println(message);
}

//********** fin serveur web

void setup() {

  Serial.begin(115200);
  Serial.println();

 // Conexion WIFI
  WiFi.begin(ssid, password);
  Serial.println("");

  // Wait for connection
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  //demarrage file system
  if (SPIFFS.begin()) {
    Serial.println("Demarrage file System");
    ftpSrv.begin("esp8266","pass");   // demarrage serveur ftp avec user = esp8266 et mdp = password
  }
  else Serial.println("Erreur file System");

  //Si connexion affichage info dans console
  Serial.println("");
  Serial.print("Connection ok sur le reseau :  ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());



  //Initialize Webserver
  server.on("/",handleRoot);
  server.on("/setLED",handleLED); //Rpour gerer led
  server.on("/getInfo",handleInfo); //Rpour récupérer info module
  server.onNotFound(handleWebRequests); //Set setver all paths
  server.begin();

  pinMode(led, OUTPUT);


// Initialize temperature sensor
dht.setup(dhtPin, DHTesp::DHT11);
delay(1000);
humidity = dht.getHumidity();
temperature = dht.getTemperature();


  JSONInfo["T"] ["T"]perature;
  JSONInfo["H"] ["H"]idity;
}

void loop() {
//service web
 server.handleClient();
 ftpSrv.handleFTP();

 // recup temp
  if( millis() - previousMillis >= interval) {
    previousMillis = millis();
 humidity = dht.getHumidity();
temperature = dht.getTemperature();
 heatIndex = dht.computeHeatIndex(temperature,humidity);
 dewPoint = dht.computeDewPoint(temperature,humidity);
  float cr = dht.getComfortRatio(cf,temperature,humidity);
  per = dht.computePerception(temperature, humidity);

  switch(cf) {
    case Comfort_OK:
      comfortStatus = "OK";
      break;
    case Comfort_TooHot:
      comfortStatus = "Trop Chaud";
      break;
    case Comfort_TooCold:
      comfortStatus = "Trop froid";
      break;
    case Comfort_TooDry:
      comfortStatus = "Trop Sec";
      break;
    case Comfort_TooHumid:
      comfortStatus = "Trop humide";
      break;
    case Comfort_HotAndHumid:
      comfortStatus = "Chaud et Humide";
      break;
    case Comfort_HotAndDry:
      comfortStatus = "Chaud et Sec";
      break;
    case Comfort_ColdAndHumid:
      comfortStatus = "Froid et humide";
      break;
    case Comfort_ColdAndDry:
      comfortStatus = "Froid et Sec";
      break;
    default:
      comfortStatus = "Unknown:";
      break;
  }
Serial.println(" T:" + String(temperature) + "°C  H:" + String(humidity) + "%  I:" + String(heatIndex) + " D:" + String(dewPoint) + " " + comfortStatus+" et per :"+ String(per));
    }
}

// gestion du not found.
bool loadFromSpiffs(String path){
  String dataType = "text/plain";
  if(path.endsWith("/")) path += "index.htm";

  if(path.endsWith(".src")) path = path.substring(0, path.lastIndexOf("."));
  else if(path.endsWith(".html")) dataType = "text/html";
  else if(path.endsWith(".htm")) dataType = "text/html";
  else if(path.endsWith(".css")) dataType = "text/css";
  else if(path.endsWith(".js")) dataType = "application/javascript";
  else if(path.endsWith(".png")) dataType = "image/png";
  else if(path.endsWith(".gif")) dataType = "image/gif";
  else if(path.endsWith(".jpg")) dataType = "image/jpeg";
  else if(path.endsWith(".ico")) dataType = "image/x-icon";
  else if(path.endsWith(".xml")) dataType = "text/xml";
  else if(path.endsWith(".pdf")) dataType = "application/pdf";
  else if(path.endsWith(".zip")) dataType = "application/zip";
  File dataFile = SPIFFS.open(path.c_str(), "r");
  if (server.hasArg("download")) dataType = "application/octet-stream";
  if (server.streamFile(dataFile, dataType) != dataFile.size()) {
  }

  dataFile.close();
  return true;
}

Si vous executez sur une page web , la requete suivante :

http://adresseIP-du_module/getInfo , vous obtiendrez l’info suivante :

{"T":28,"H":43,"Confort":"OK"}

La chaine JSON , à bien été construite.

Afin de l’exploitez , il va falloir modifier le script jquery de votre page index html.

Pour tester tout de suite , il suffit de remplacer la ligne : $( “#Temp” ).load( “/getInfo”); par la fonction $.getJSON qui permet de lire un fichier JSON.

Ce qui donne :

$.getJSON(‘/getInfo’, function(jthermo) {
$(‘#Temp’).text(jthermo.T);  // permet de récupérer la clé T qui correspond à la température
});

Je vous laisse modifier le fichier , afin d’afficher les autres infos.

Améliorer le rendu HTML

Afin de donner une touche plus moderne , a notre page WEB , je vais expliquer comment activer bootstrap sur le module.

Bootstrap est un framework WEB , qui permet de construire rapidement des sites web dynamique et full responsive.

Pour cela , il suffit de téléchargé , vous allez récupérer les dossiers et fichiers suivants :

structure dossier bootstrap

Il y a deux fichiers à récuperer et à coller dans votre dossier data :

bootstrap.min.css et bootstrap.min.js

Uploader le tout avec la commande arduino ide : ESP8266 sketch data upload . Par la suite pour la modification de votre fichier HTML , je vous conseille de passer par le serveur FTP. Ça sera plus rapide.

Comment integrez bootstrap ,dans votre fichier html

<html lang="fr">
<head>
<meta charset="utf-8">
<title>Demo ESP8266 dynamique</title>
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1">
<!-- The above 3 meta tags *must* come first in the head; any other head content must come *after* these tags -->
<link rel="stylesheet" href="bootstrap.min.css" media="screen">
</head>

Retrouvez les script sur mon github.

Laisser un commentaire

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.

2 commentaires sur “WEMOS ( EP8266 ) et serveur Web Dynamique”

%d blogueurs aiment cette page :
