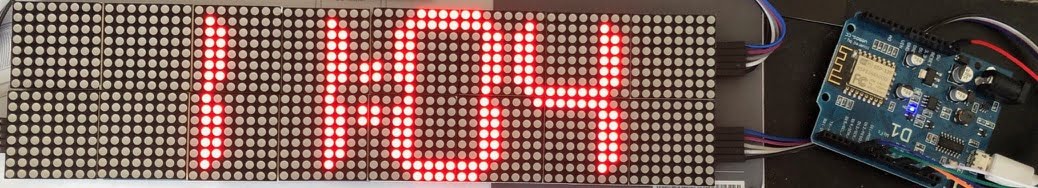

Dans cet article , je vais expliquer comment mettre en place un affichage sur une Double hauteur de matrice LED. Chaque Matrice étant un carré composé de 8×8 Led , doubler la zone d’affichage donnera une grande matrice , composé de 4 matrices , soit un affichage de 16×16 .
Chaque caractère aura donc une hauteur max pouvant aller jusqu’a 16 LED.
Pour cela , il va falloir :
Disposition des matrices
Pour obtenir un double affichage en hauteur , il va falloir multiplier par 4 le nombre de matrice. Deux pour la hauteur et deux pour la largeur. Ce qui nous permet de passe d’un affichage de 8×8 à un affichage de 16×16.
Pour l’affichage d’une police de caractère en double taille , j’utilise le système des Zones , fournis avec la bibliothèque MD_Parola . Chaque Zone représentera une moitié d’affichage , la Zone Inférieur la moitié inférieur du caractère et la Zone Supérieur la moitié supérieur du caractère.
Selon les types de matrices utilisés , il faudra connecter la zone supérieur de deux façons différentes :
Matrice type FC16 ou ICStation : ( Mode ZigZag )
pour type ICS ou FC16
Dans ce mode , chaque début de Zone , commence à droite .

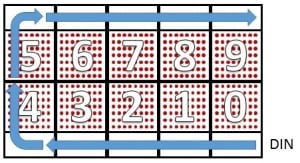

ou pour les Matrices de type Parola ou Génerique . ( Mode S )
Dans ce mode , les debuts de Zones sont alternés , une fois a droite , une fois a gauche , etc ….

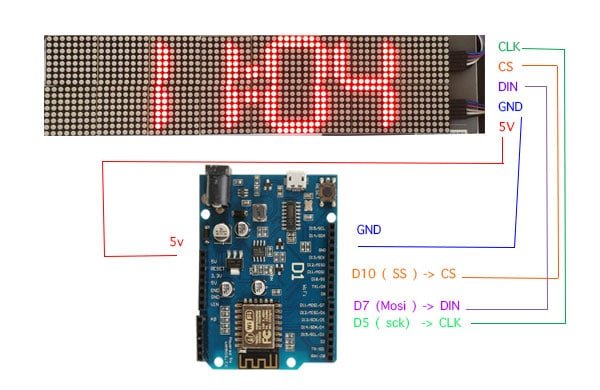

Branchement
Un affichage sur double hauteur implique , d’utiliser beaucoup plus de matrices. Afin d’avoir un affichage « correct » , il faut utiliser 4 Modules de 4 matrices au minimum ( soit une surface totale de 16×64 ).
pour Wemos mini D8 à la place de D10
Attention aux PIN , en fonction de votre module ESP. Vérifier , selon votre module ou se situe les PIN ( SS , MOSI et SCK).
Le branchement sera toujours le suivant :
ESP ——–> Matrice LED
SCK ——–> Clock
MOSI ——–> DIN
SS ——–> CS
Définir une police en double taille
Pour cela , il faut utiliser des tableaux de définitions pour chaque caractère . Par exemple , pour l’affichage des caractéres sur le Notifheure , j’utilise le tableau fournis dans le fichier Parola_font_data.h .
Ce qui donne , par exemple pour les chiffres :
5, 62, 81, 73, 69, 62, // 48 - '0'
3, 66, 127, 64, // 49 - '1'
5, 114, 73, 73, 73, 70, // 50 - '2'
5, 33, 65, 73, 77, 51, // 51 - '3'
5, 24, 20, 18, 127, 16, // 52 - '4'
5, 39, 69, 69, 69, 57, // 53 - '5'
5, 60, 74, 73, 73, 49, // 54 - '6'
5, 65, 33, 17, 9, 7, // 55 - '7'
5, 54, 73, 73, 73, 54, // 56 - '8'
5, 70, 73, 73, 41, 30, // 57 - '9'

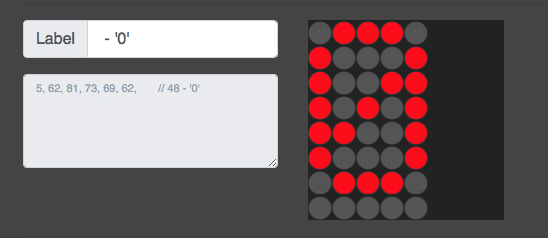

Ce tableau se lit de la manière suivante :
Pour le code Ascii 48 ( qui représente le chiffre 0 ) , je vais l’afficher sur 5 colones . Les 5 autres chiffres ( 62,81,73,69,62 ) sont les « poids » binaire qui permet de cibler les leds à allumer sur la colonne 1, 2 , 3 , 4 et 5 .
La led la plus haute à le poids 1 , puis 2 , 4 , 8 , 16 , 32 , 64 et 128. Avec la valeur 62 , sur la première colonne , j’aurais donc les led 2,3,4,5 et 6 allumés.
Pour créer ses propres polices de caractères , il existe des simulateur comme celui ci. ( il peut être téléchargé en local sur le github )
Pour afficher un caractère en double taille , il faut donc deux définitions de police de caractére , une qui sera affiché sur la zone inférieur et l’autre moitié qui sera affiché sur la zone supérieur.
Pour cela , il est possible d’utiliser deux tableau de définition ou un tableau.
Utiliser deux tableau permettra de définir , un plus grand nombre de caractère , mais prendra plus de place en mémoire.
Un tableau , permettra de réduire l’encombrement mémoire , mais devra être divisé par deux . De 0 à 127 la moitié inférieur et de 128 à 255 la moitié supérieur . Il contiendra , moins de caractères.
Dans cet article , je vais me baser sur la police bigfont , fournis avec la bibliothèque Parola . Ce tableau contient les deux définitions ( inférieur et supérieur ) .

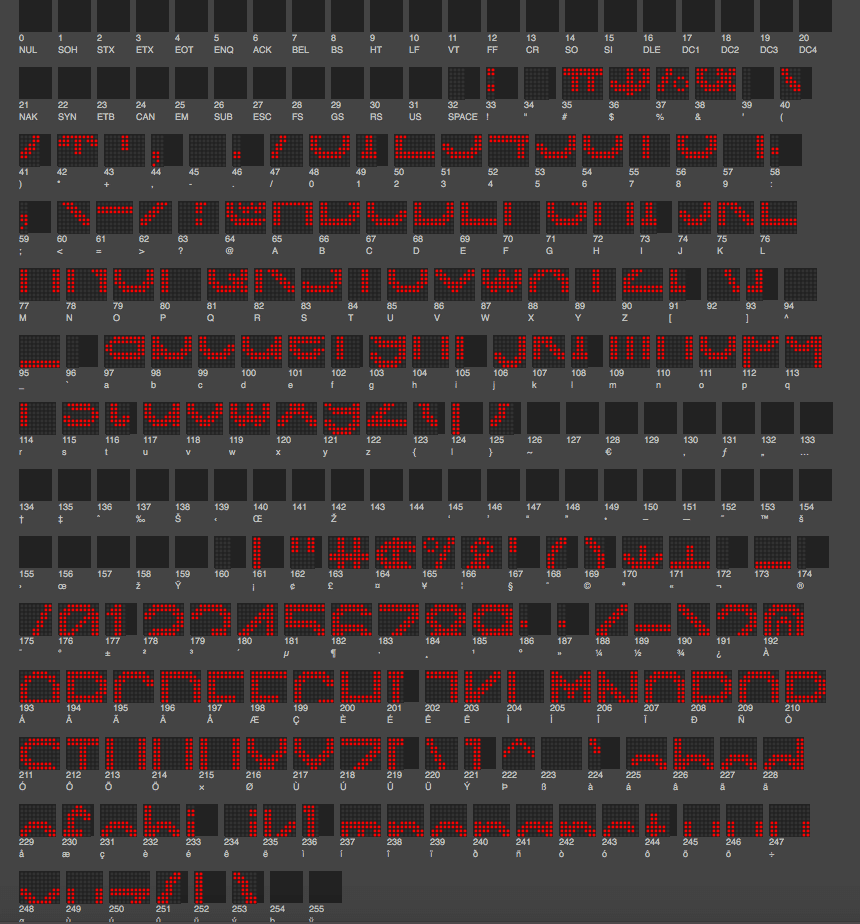

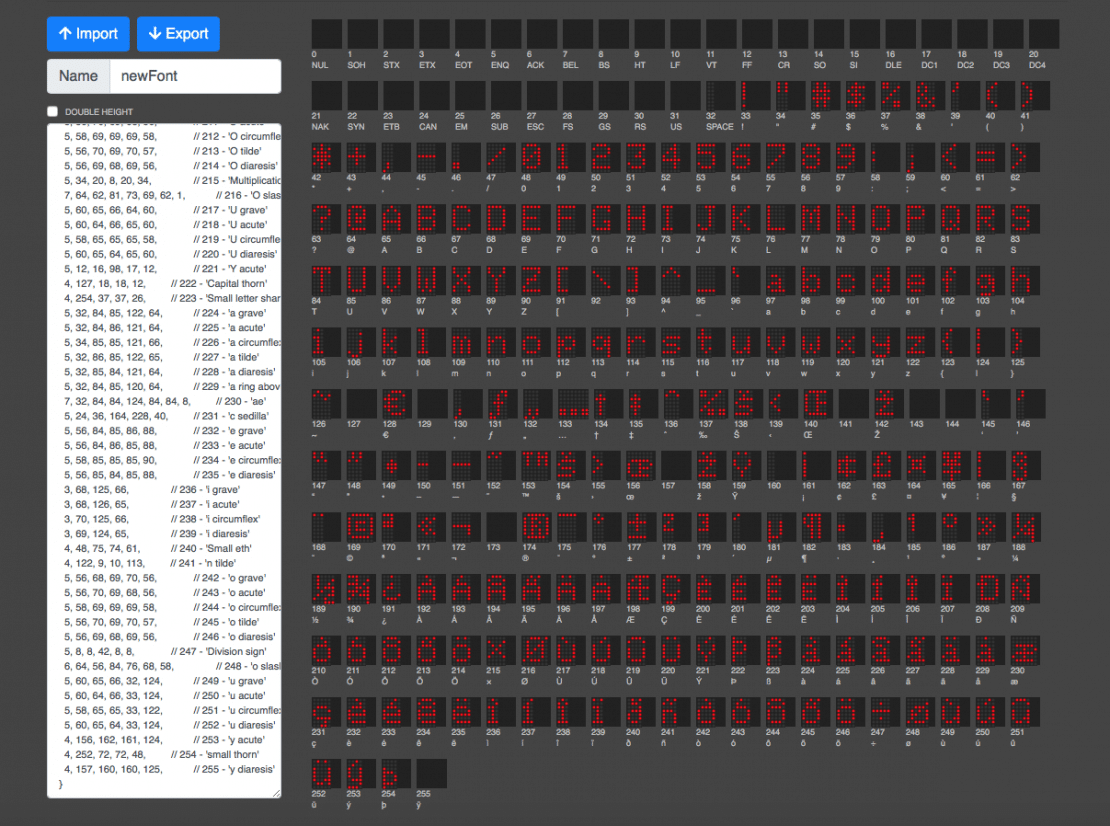

Dans les illustrations ci dessous , les définitions des caractères répartis sur les 255 codes Ascii , de 0 à 127 la moitié basse et de 128 à 255 la moitié haute . Ainsi que le visuel de ce que l’on obtient une fois les deux définitions réunis.
Les deux polices reunis Les deux polices séparés ( de 0 à 127 et 128 à 255 )

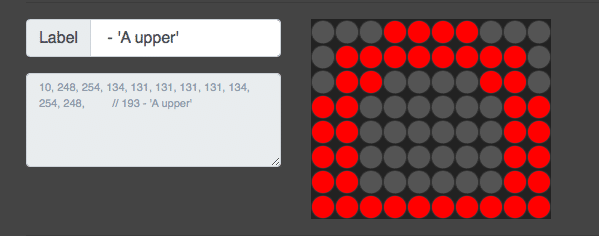

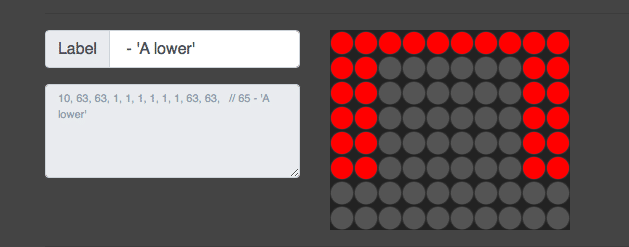

Par exemple , pour le caractère « A » , il est définis par le code Ascii 65 et 193 ( 65 + 128 ).
A Supérieur A inférieur
Maintenant , que l’on a toutes les clés pour modifier ou jouer avec les polices de caractères à afficher , comment les afficher et synchroniser le tout.
Programmation
la théorie …
Pour que le caractère supérieur et inférieur soit afficher automatiquement sur les deux zones , il va falloir envoyer le bon code au bon nomment sur chaque Zone. Chaque caractère est donc égale au code ASCII de la lettre ( A=65 ) et de la moitié supérieur ( décalé de 128 ).
Pour cela j’utilise la fonction suivante :
// chaine decalage
void createHString(char *pH, char *pL)
{
for (; *pL != '\0'; pL++) *pH++ = *pL | 0x80; // decalage caractére en positionnant le 8eme bit ( 128) à 1
*pH = '\0'; // termine la chaine
}Cette fonction , fabrique pour chaque caractère de la chaine inférieur un caractère décalé de 128 ( ou en hexa 0x80 ) pour la chaine supérieur . Par exemple pL contiendra le code ascii 65 ( A inferieur ) et pH contiendra le code ascii 193 ( A supérieur ) . Il suffit, ensuite d’envoyer sur chaque Zone les deux chaines de caractères et synchroniser le tout par la commande : P.synchZoneStart();
Pour gérer , les différents types de matrices ( Parola , generic , ICS , FC16 … ) , le test If invertUpperZone va tester le type définis et en fonction de ce dernier inversera le sens de l’écriture sur la zone supérieur ( pour les montages de type S ).
// Selon type module inversion ou non de la zone supérieur
if (invertUpperZone)
{
P.setZoneEffect(ZONE_UPPER, true, PA_FLIP_UD);
P.setZoneEffect(ZONE_UPPER, true, PA_FLIP_LR);

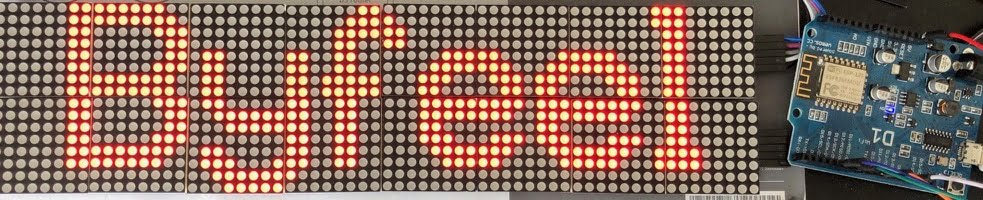

}…La pratique : Afficher un simple Texte
Pour commencer , on va afficher un texte , en utilisant la police livré avec la bibliothèque MD_Parola ( bigfont ) , et un effet de scrollig vertical, pour un peu d’animation.
// Tuto affichage double taille
// Byfeel 2019
// ****************************
// Exemple affichage texte sur 4 module de 4 Matrices Led 72xx
//
// Selon Module , il faudra brancher les matrices de deux façon differentes
// * Modules ( type FC16 ou ICSstation ) - Type ZigZag
// n n-1 n-2 ... n/2+1 <- Matrice haute
// n/2 ... 3 2 1 0 <- Matrice basse
//
// * Modules (Parola ou Generic ) - type S
// n/2+1 ... n-2 n-1 n -> Matrice haute
// n/2 ... 3 2 1 0 <- Matrice basse
// Bibliotheque à inclure
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>
#include "Font_Data.h"
//****************************************************
// En fonction de vos matrices , si probléme *
// d'affichage ( inversé , effet miroir , etc .....) *
// ***************************************************
// matrix - decocher selon config matrix ********
//#define HARDWARE_TYPE MD_MAX72XX::FC16_HW //***
//#define HARDWARE_TYPE MD_MAX72XX::PAROLA_HW //***
#define HARDWARE_TYPE MD_MAX72XX::ICSTATION_HW //***
//#define HARDWARE_TYPE MD_MAX72XX::GENERIC_HW //***
// ***************************************************
// Taille des deux zones
#define MAX_ZONES 2
#define ZONE_SIZE 8
#define MAX_DEVICES (MAX_ZONES * ZONE_SIZE)
// Définition de la zone inferieur et de la zone superieur
#define ZONE_UPPER 1
#define ZONE_LOWER 0
// gestion des effets
#define PAUSE_TIME 5000
#define SCROLL_SPEED 60
// Branchement des matrices
#define CLK_PIN 14 // SCK (D5 wemos D1 ou mini )
#define DATA_PIN 13 // MOSI ( D7 wemos D1 ou mini )
#define CS_PIN 15 // SS ( GPIO 15 sur D1 ou D8 sur Mini )
//variable pour inversion zone superieur selon module
bool invertUpperZone = false; // Type ICS ou FC16
// HARDWARE SPI
MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
// définition des chaines de stockage pour les zones inf et sup
char *msgH;
char msgL[15]; // un buffer de 15 caractères au max
// Message a afficher
String Msg="Byfeel";
// chaine decalage
void createHString(char *pH, char *pL)
{
for (; *pL != '\0'; pL++) *pH++ = *pL | 0x80; // decalage caractére en positionnant le 8 bit ( 128) à 1
*pH = '\0'; // termine la chaine
}
void setup() {
// transfére de la chaine String dans la chaine inférieur
Msg.toCharArray( msgL,15);
uint8_t max = 0;
// Selon modele des matrices - inversion de l'affichage ( true si Generic ou Parola )
invertUpperZone = (HARDWARE_TYPE == MD_MAX72XX::GENERIC_HW || HARDWARE_TYPE == MD_MAX72XX::PAROLA_HW);
//calcul taille champs à afficher et allocation mémoire
if (strlen(msgL) > max) max = strlen(msgL);
msgH = (char *)malloc(sizeof(char)*(max + 2));
// initialisation des Zones
P.begin(MAX_ZONES);
// Création des deux Zones pour les deux moitiés d'affichage
P.setZone(ZONE_LOWER, 0, ZONE_SIZE - 1);
P.setZone(ZONE_UPPER, ZONE_SIZE, MAX_DEVICES-1);
// police de caractére à afficher
P.setFont(BigFont);
// Selon type module inversion ou non de la zone supérieur
if (invertUpperZone)
{
P.setZoneEffect(ZONE_UPPER, true, PA_FLIP_UD);
P.setZoneEffect(ZONE_UPPER, true, PA_FLIP_LR);
}
}
void loop() {
P.displayAnimate();
// l'animation commence
if (P.getZoneStatus(ZONE_LOWER) && P.getZoneStatus(ZONE_UPPER))
{
createHString(msgH, msgL); // fabrique la chaine Supérieur
P.displayClear();
P.displayZoneText(ZONE_LOWER, msgL, PA_CENTER, SCROLL_SPEED, PAUSE_TIME, PA_SCROLL_UP, PA_SCROLL_UP);
P.displayZoneText(ZONE_UPPER, msgH, PA_CENTER, SCROLL_SPEED, PAUSE_TIME, PA_SCROLL_DOWN, PA_SCROLL_DOWN);
P.synchZoneStart();
}
}Et le fichier de définition des polices de caractères
// Data file for user example user defined fonts
#ifndef FONTDATA_H
#define FONTDATA_H
MD_MAX72XX::fontType_t BigFont[] PROGMEM = {
0, // 0
0, // 1
0, // 2
0, // 3
0, // 4
0, // 5
0, // 6
0, // 7
0, // 8
0, // 9
0, // 10
0, // 11
0, // 12
0, // 13
0, // 14
0, // 15
0, // 16
0, // 17
0, // 18
0, // 19
0, // 20
0, // 21
0, // 22
0, // 23
0, // 24
0, // 25
0, // 26
0, // 27
0, // 28
0, // 29
0, // 30
0, // 31
4, 0, 0, 0, 0, // 32 - 'Space lower'
2, 51, 51, // 33 - '! lower'
6, 0, 0, 0, 0, 0, 0, // 34 - '" lower'
10, 3, 3, 63, 63, 3, 3, 63, 63, 3, 3, // 35 - '# lower'
10, 24, 56, 48, 48, 127, 127, 48, 57, 31, 15, // 36 - '$ lower'
8, 48, 60, 15, 3, 24, 36, 36, 24, // 37 - '% lower'
10, 15, 31, 57, 48, 48, 59, 31, 14, 63, 51, // 38 - '& lower'
2, 0, 0, // 39 - ' lower'
5, 3, 15, 28, 56, 48, // 40 - '( lower'
5, 48, 56, 28, 15, 3, // 41 - ') lower'
10, 6, 7, 7, 1, 31, 31, 1, 3, 7, 6, // 42 - '* lower'
10, 0, 0, 0, 0, 15, 15, 0, 0, 0, 0, // 43 - '+ lower'
2, 176, 112, // 44 - ', lower'
9, 0, 0, 0, 0, 0, 0, 0, 0, 0, // 45 - '- lower'
2, 48, 48, // 46 - '. lower'
8, 48, 60, 15, 3, 0, 0, 0, 0, // 47 - '/ lower'
10, 15, 31, 57, 48, 48, 48, 48, 56, 31, 15, // 48 - '0 lower'
5, 0, 48, 63, 63, 48, // 49 - '1 lower'
10, 63, 63, 49, 48, 48, 48, 48, 48, 48, 48, // 50 - '2 lower'
10, 12, 28, 56, 48, 48, 48, 48, 56, 31, 15, // 51 - '3 lower'
10, 3, 3, 3, 3, 3, 3, 3, 63, 63, 3, // 52 - '4 lower'
10, 12, 28, 56, 48, 48, 48, 48, 56, 31, 15, // 53 - '5 lower'
10, 15, 31, 56, 48, 48, 48, 48, 56, 31, 15, // 54 - '6 lower'
10, 0, 0, 0, 63, 63, 0, 0, 0, 0, 0, // 55 - '7 lower'
10, 15, 31, 57, 48, 48, 48, 48, 57, 31, 15, // 56 - '8 lower'
10, 0, 0, 0, 0, 0, 0, 0, 0, 63, 63, // 57 - '9 lower'
2, 24, 24, // 58 - ': lower'
2, 88, 56, // 59 - '; lower'
8, 0, 1, 3, 7, 14, 28, 56, 48, // 60 - '< lower'
9, 6, 6, 6, 6, 6, 6, 6, 6, 6, // 61 - '= lower'
8, 48, 56, 28, 14, 7, 3, 1, 0, // 62 - '> lower'
10, 0, 0, 0, 0, 55, 55, 1, 0, 0, 0, // 63 - '? lower'
10, 15, 31, 56, 51, 54, 54, 51, 54, 55, 19, // 64 - '@ lower'
10, 63, 63, 1, 1, 1, 1, 1, 1, 63, 63, // 65 - 'A lower'
10, 63, 63, 48, 48, 48, 48, 48, 57, 31, 15, // 66 - 'B lower'
10, 15, 31, 56, 48, 48, 48, 48, 56, 28, 12, // 67 - 'C lower'
10, 63, 63, 48, 48, 48, 48, 48, 56, 31, 15, // 68 - 'D lower'
9, 63, 63, 48, 48, 48, 48, 48, 48, 48, // 69 - 'E lower'
9, 63, 63, 0, 0, 0, 0, 0, 0, 0, // 70 - 'F lower'
10, 15, 31, 56, 48, 48, 48, 49, 57, 31, 15, // 71 - 'G lower'
10, 63, 63, 0, 0, 0, 0, 0, 0, 63, 63, // 72 - 'H lower'
4, 48, 63, 63, 48, // 73 - 'I lower'
8, 12, 28, 56, 48, 48, 56, 31, 15, // 74 - 'J lower'
9, 63, 63, 1, 3, 7, 14, 28, 56, 48, // 75 - 'K lower'
9, 63, 63, 48, 48, 48, 48, 48, 48, 48, // 76 - 'L lower'
10, 63, 63, 0, 0, 0, 0, 0, 0, 63, 63, // 77 - 'M lower'
10, 63, 63, 0, 0, 0, 0, 1, 3, 63, 63, // 78 - 'N lower'
10, 15, 31, 56, 48, 48, 48, 48, 56, 31, 15, // 79 - 'O lower'
10, 63, 63, 0, 0, 0, 0, 0, 0, 0, 0, // 80 - 'P lower'
10, 15, 31, 56, 48, 48, 54, 62, 28, 63, 55, // 81 - 'Q lower'
10, 63, 63, 0, 1, 3, 7, 14, 28, 56, 48, // 82 - 'R lower'
10, 24, 56, 48, 48, 48, 48, 48, 57, 31, 15, // 83 - 'S lower'
8, 0, 0, 0, 63, 63, 0, 0, 0, // 84 - 'T lower'
10, 15, 31, 56, 48, 48, 48, 48, 56, 31, 15, // 85 - 'U lower'
10, 3, 7, 14, 28, 56, 56, 28, 14, 7, 3, // 86 - 'V lower'
10, 15, 31, 56, 60, 31, 31, 60, 56, 31, 15, // 87 - 'W lower'
10, 60, 62, 7, 3, 1, 1, 3, 7, 62, 60, // 88 - 'X lower'
10, 0, 0, 0, 0, 63, 63, 0, 0, 0, 0, // 89 - 'Y lower'
10, 60, 62, 55, 51, 49, 48, 48, 48, 48, 48, // 90 - 'Z lower'
4, 63, 63, 48, 48, // 91 - '[ lower'
8, 0, 0, 0, 0, 3, 15, 60, 48, // 92 - '\ lower'
4, 48, 48, 63, 63, // 93 - '] lower'
8, 0, 0, 0, 0, 0, 0, 0, 0, // 94 - '^ lower'
10, 192, 192, 192, 192, 192, 192, 192, 192, 192, 192, // 95 - '_ lower'
3, 0, 0, 0, // 96 - '` lower'
10, 12, 30, 51, 51, 51, 51, 51, 51, 63, 31, // 97 - 'a lower'
10, 63, 63, 28, 56, 48, 48, 48, 56, 31, 15, // 98 - 'b lower'
9, 15, 31, 56, 48, 48, 48, 56, 28, 12, // 99 - 'c lower'
10, 15, 31, 56, 48, 48, 48, 56, 28, 63, 63, // 100 - 'd lower'
9, 15, 31, 59, 51, 51, 51, 59, 27, 9, // 101 - 'e lower'
7, 0, 63, 63, 0, 0, 0, 0, // 102 - 'f lower'
9, 49, 115, 231, 198, 198, 198, 230, 127, 63, // 103 - 'g lower'
9, 63, 63, 0, 0, 0, 0, 0, 63, 63, // 104 - 'h lower'
2, 63, 63, // 105 - 'i lower'
8, 48, 112, 224, 192, 192, 224, 127, 63, // 106 - 'j lower'
8, 63, 63, 3, 7, 15, 28, 56, 48, // 107 - 'k lower'
4, 48, 63, 63, 48, // 108 - 'l lower'
10, 63, 63, 0, 0, 63, 63, 0, 0, 63, 63, // 109 - 'm lower'
9, 63, 63, 0, 0, 0, 0, 0, 63, 63, // 110 - 'n lower'
9, 15, 31, 56, 48, 48, 48, 56, 31, 15, // 111 - 'o lower'
9, 255, 255, 7, 14, 12, 12, 14, 7, 3, // 112 - 'p lower'
9, 3, 7, 14, 12, 12, 14, 7, 255, 255, // 113 - 'q lower'
9, 63, 63, 0, 0, 0, 0, 0, 0, 0, // 114 - 'r lower'
9, 24, 57, 51, 51, 51, 51, 51, 30, 12, // 115 - 's lower'
6, 0, 31, 63, 48, 56, 24, // 116 - 't lower'
9, 15, 31, 56, 48, 48, 56, 28, 63, 63, // 117 - 'u lower'
9, 7, 15, 28, 56, 48, 56, 28, 15, 7, // 118 - 'v lower'
10, 15, 31, 56, 56, 31, 31, 56, 56, 31, 15, // 119 - 'w lower'
10, 48, 56, 28, 15, 7, 7, 15, 28, 56, 48, // 120 - 'x lower'
9, 49, 115, 230, 198, 198, 198, 230, 127, 63, // 121 - 'y lower'
10, 48, 56, 60, 62, 55, 51, 49, 48, 48, 48, // 122 - 'z lower'
6, 0, 1, 15, 31, 56, 48, // 123 - '{ lower'
2, 255, 255, // 124 - '| lower'
6, 48, 56, 31, 15, 1, 0, // 125 - '} lower'
0, // 126
0, // 127
0, // 128
0, // 129
0, // 130
0, // 131
0, // 132
0, // 133
0, // 134
0, // 135
0, // 136
0, // 137
0, // 138
0, // 139
0, // 140
0, // 141
0, // 142
0, // 143
0, // 144
0, // 145
0, // 146
0, // 147
0, // 148
0, // 149
0, // 150
0, // 151
0, // 152
0, // 153
0, // 154
0, // 155
0, // 156
0, // 157
0, // 158
0, // 159
4, 0, 0, 0, 0, // 160 - 'Space upper'
2, 255, 255, // 161 - '! upper'
6, 15, 15, 0, 0, 15, 15, // 162 - '" upper'
10, 48, 48, 255, 255, 48, 48, 255, 255, 48, 48, // 163 - '# upper'
10, 56, 124, 238, 198, 255, 255, 198, 198, 142, 12, // 164 - '$ upper'
8, 6, 9, 9, 198, 240, 60, 15, 3, // 165 - '% upper'
10, 0, 128, 204, 254, 243, 243, 158, 12, 0, 0, // 166 - '& upper'
2, 15, 15, // 167 - '' upper'
5, 240, 252, 14, 7, 3, // 168 - '( upper'
5, 3, 7, 14, 252, 240, // 169 - ') upper'
10, 48, 112, 224, 192, 252, 252, 192, 224, 112, 48, // 170 - '* upper'
10, 192, 192, 192, 192, 252, 252, 192, 192, 192, 192, // 171 - '+ upper'
2, 0, 0, // 172 - ', upper'
9, 192, 192, 192, 192, 192, 192, 192, 192, 192, // 173 - '- upper'
2, 0, 0, // 174 - '. upper'
8, 0, 0, 0, 192, 240, 60, 15, 3, // 175 - '/ upper'
10, 252, 254, 135, 195, 99, 51, 27, 15, 254, 252, // 176 - '0 upper'
5, 4, 6, 255, 255, 0, // 177 - '1 upper'
10, 12, 142, 199, 195, 195, 195, 195, 231, 126, 60, // 178 - '2 upper'
10, 12, 14, 7, 3, 3, 195, 195, 199, 254, 60, // 179 - '3 upper'
10, 128, 192, 224, 112, 56, 28, 14, 255, 255, 0, // 180 - '4 upper'
10, 63, 63, 51, 51, 51, 51, 51, 115, 227, 195, // 181 - '5 upper'
10, 252, 254, 231, 99, 99, 99, 99, 231, 198, 132, // 182 - '6 upper'
10, 3, 3, 3, 131, 195, 227, 115, 59, 31, 15, // 183 - '7 upper'
10, 28, 190, 247, 227, 195, 195, 227, 247, 190, 28, // 184 - '8 upper'
10, 60, 126, 231, 195, 195, 195, 195, 231, 255, 254, // 185 - '9 upper'
2, 48, 48, // 186 - ': upper'
2, 48, 48, // 187 - '; upper'
8, 192, 224, 240, 56, 28, 14, 7, 3, // 188 - '< upper'
9, 96, 96, 96, 96, 96, 96, 96, 96, 96, // 189 - '= upper'
8, 3, 7, 14, 28, 56, 240, 224, 192, // 190 - '> upper'
10, 12, 14, 7, 3, 3, 131, 195, 231, 126, 60, // 191 - '? upper'
10, 252, 254, 7, 243, 27, 27, 243, 7, 254, 252, // 192 - '@ upper'
10, 248, 254, 134, 131, 131, 131, 131, 134, 254, 248, // 193 - 'A upper'
10, 255, 255, 195, 195, 195, 195, 195, 231, 254, 60, // 194 - 'B upper'
10, 252, 254, 7, 3, 3, 3, 3, 7, 14, 12, // 195 - 'C upper'
10, 255, 255, 3, 3, 3, 3, 3, 7, 254, 252, // 196 - 'D upper'
9, 255, 255, 195, 195, 195, 195, 195, 3, 3, // 197 - 'E upper'
9, 255, 255, 195, 195, 195, 195, 195, 3, 3, // 198 - 'F upper'
10, 252, 254, 7, 3, 3, 3, 131, 135, 142, 140, // 199 - 'G upper'
10, 255, 255, 192, 192, 192, 192, 192, 192, 255, 255, // 200 - 'H upper'
4, 3, 255, 255, 3, // 201 - 'I upper'
8, 3, 3, 3, 3, 3, 3, 255, 255, // 202 - 'J upper'
9, 255, 255, 224, 240, 56, 28, 14, 7, 3, // 203 - 'K upper'
9, 255, 255, 0, 0, 0, 0, 0, 0, 0, // 204 - 'L upper'
10, 255, 255, 14, 28, 120, 120, 28, 14, 255, 255, // 205 - 'M upper'
10, 255, 255, 28, 56, 112, 224, 192, 128, 255, 255, // 206 - 'N upper'
10, 252, 254, 7, 3, 3, 3, 3, 7, 254, 252, // 207 - 'O upper'
10, 255, 255, 195, 195, 195, 195, 195, 231, 126, 60, // 208 - 'P upper'
10, 252, 254, 7, 3, 3, 3, 3, 7, 254, 252, // 209 - 'Q upper'
10, 255, 255, 195, 195, 195, 195, 195, 231, 126, 60, // 210 - 'R upper'
10, 60, 126, 231, 195, 195, 195, 195, 195, 135, 6, // 211 - 'S upper'
8, 3, 3, 3, 255, 255, 3, 3, 3, // 212 - 'T upper'
10, 255, 255, 0, 0, 0, 0, 0, 0, 255, 255, // 213 - 'U upper'
10, 255, 255, 0, 0, 0, 0, 0, 0, 255, 255, // 214 - 'V upper'
10, 255, 255, 0, 0, 0, 0, 0, 0, 255, 255, // 215 - 'W upper'
10, 15, 31, 56, 240, 224, 224, 240, 56, 31, 15, // 216 - 'X upper'
10, 15, 31, 56, 112, 224, 224, 112, 56, 31, 15, // 217 - 'Y upper'
10, 3, 3, 3, 131, 195, 227, 115, 59, 31, 15, // 218 - 'Z upper'
4, 255, 255, 3, 3, // 219 - '[ upper'
8, 3, 15, 60, 240, 192, 0, 0, 0, // 220 - '\ upper'
4, 3, 3, 255, 255, // 221 - '] upper'
8, 24, 12, 6, 3, 3, 6, 12, 24, // 222 - '^ upper'
10, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, // 223 - '_ upper'
3, 3, 15, 12, // 224 - '` upper'
10, 0, 96, 112, 48, 48, 48, 48, 112, 224, 192, // 225 - 'a upper'
10, 255, 255, 224, 112, 48, 48, 48, 112, 224, 192, // 226 - 'b upper'
9, 192, 224, 112, 48, 48, 48, 112, 224, 192, // 227 - 'c upper'
10, 192, 224, 112, 48, 48, 48, 112, 224, 255, 255, // 228 - 'd upper'
9, 192, 224, 112, 48, 48, 48, 112, 224, 192, // 229 - 'e upper'
7, 192, 252, 254, 199, 199, 14, 12, // 230 - 'f upper'
9, 192, 224, 112, 48, 48, 48, 112, 224, 192, // 231 - 'g upper'
9, 255, 255, 224, 112, 48, 48, 112, 224, 192, // 232 - 'h upper'
2, 246, 246, // 233 - 'i upper'
8, 0, 0, 0, 0, 0, 0, 246, 246, // 234 - 'j upper'
8, 254, 254, 0, 128, 192, 224, 112, 48, // 235 - 'k upper'
4, 3, 255, 255, 0, // 236 - 'l upper'
10, 240, 240, 48, 48, 240, 240, 48, 48, 240, 224, // 237 - 'm upper'
9, 240, 240, 224, 112, 48, 48, 112, 224, 192, // 238 - 'n upper'
9, 192, 224, 112, 48, 48, 48, 112, 224, 192, // 239 - 'o upper'
9, 240, 240, 96, 112, 48, 48, 112, 224, 192, // 240 - 'p upper'
9, 192, 224, 112, 48, 48, 112, 96, 240, 240, // 241 - 'q upper'
9, 240, 240, 224, 112, 48, 48, 112, 224, 192, // 242 - 'r upper'
9, 192, 224, 48, 48, 48, 48, 112, 96, 0, // 243 - 's upper'
6, 96, 252, 252, 96, 96, 0, // 244 - 't upper'
9, 240, 240, 0, 0, 0, 0, 0, 240, 240, // 245 - 'u upper'
9, 240, 240, 0, 0, 0, 0, 0, 240, 240, // 246 - 'v upper'
10, 240, 240, 0, 0, 0, 0, 0, 0, 240, 240, // 247 - 'w upper'
10, 48, 112, 224, 192, 128, 128, 192, 224, 112, 48, // 248 - 'x upper'
9, 240, 240, 0, 0, 0, 0, 0, 240, 240, // 249 - 'y upper'
10, 48, 48, 48, 48, 48, 176, 240, 240, 112, 48, // 250 - 'z upper'
6, 192, 224, 252, 62, 7, 3, // 251 - '{ upper'
2, 255, 255, // 252 - '| upper'
6, 3, 7, 62, 252, 224, 192, // 253 - '} upper'
0, // 254
0, // 255
};
#endifles deux fichier , doivent êtres présent dans le même dossier.
… Afficher l’heure
Afin de récupérer l’heure et de l’afficher , il va falloir :
- Se connecter au réseau WIFI
- Récupérer l’heure via NTP
- Formater l’heure pour affichage ( adapter une police type Clock )
Il suffit de rajouter les lignes suivantes :
Pour la partie Wifi et NTP , inclure les bibliothèques suivantes . ( la bibliotheque NTP peut etre récupéré à l’adresse suivante sur le github de fabrice weinberg).
#include <NTPClient.h>
#include <ESP8266WiFi.h>
#include <WiFiUdp.h>Puis configurer le WIFI et le service NTP
const char *ssid = "SSID";
const char *password = "password";
WiFiUDP ntpUDP;
// serveur NTP , Decalage heure ici 7200 secondes pour les deux heures ETE ou 3600 pour hiver , et synchro toutes les 60 secondes ( temps en millisecondes )
NTPClient timeClient(ntpUDP, "europe.pool.ntp.org", 7200, 60000);Enfin dans la boucle Setup() , on active le Wifi et le service NTP
setup() {
WiFi.begin(ssid, password);
while ( WiFi.status() != WL_CONNECTED ) {
delay ( 500 );
//Serial.print ( "." );
}
timeClient.begin();
//......
// code ...
//.....
}Pour le formatage de l’heure , j’utilise la fonction getDisplayClock , qui met en forme les heures et les minutes ,séparé par les deux points : qui clignote toutes les secondes .
Pour l’affichage , je supprime les effets précedents , et je demande un affichage sans effet et une pause à Zero ( define PAUSE_TIME 0 )
if (millis() - lastTime >= 1000)
{
lastTime = millis();
getDisplayClock(msgL, flasher);
createHString(msgH, msgL); // fabrique la chaine Supérieur
flasher = !flasher; // inverse affichage des deux points
}
// affichage sans effet
P.displayZoneText(ZONE_LOWER, msgL, PA_CENTER, SCROLL_SPEED, PAUSE_TIME, PA_PRINT, PA_NO_EFFECT);
P.displayZoneText(ZONE_UPPER, msgH, PA_CENTER, SCROLL_SPEED, PAUSE_TIME, PA_PRINT, PA_NO_EFFECT);
P.synchZoneStart();Pour avoir un affichage de l’heure qui ne bouge pas, il faut utiliser une police de caractére ou tous les chiffres ont la même largeur ( ce qui n’est pas le cas avec la police bigfont ). J’utilise ici , la police numeric7SegDouble qui est affecté aux zones par la commande P.setFont(numeric7SegDouble);
// Data file for user example user defined fonts
#ifndef FONTDATA_H
#define FONTDATA_H
MD_MAX72XX::fontType_t numeric7SegDouble[] PROGMEM = {
0, // 0
0, // 1
0, // 2
0, // 3
0, // 4
0, // 5
0, // 6
0, // 7
0, // 8
0, // 9
0, // 10
0, // 11
0, // 12
0, // 13
0, // 14
0, // 15
0, // 16
0, // 17
0, // 18
0, // 19
0, // 20
0, // 21
0, // 22
0, // 23
0, // 24
0, // 25
0, // 26
0, // 27
0, // 28
0, // 29
0, // 30
0, // 31
2, 0, 0, // 32 - 'Space'
0, // 33 - '!'
0, // 34 - '"'
0, // 35 - '#'
0, // 36 - '$'
0, // 37 - '%'
0, // 38 - '&'
0, // 39 - '''
0, // 40 - '('
0, // 41 - ')'
0, // 42 - '*'
0, // 43 - '+'
0, // 44 - ','
0, // 45 - '-'
2, 48, 48, // 46 - '.'
0, // 47 - '/'
10, 62, 127, 192, 192, 192, 192, 192, 192, 127, 62, // 48 - '0'
10, 0, 0, 0, 0, 0, 0, 0, 0, 127, 62, // 49 - '1'
10, 62, 127, 193, 193, 193, 193, 193, 193, 64, 0, // 50 - '2'
10, 0, 65, 193, 193, 193, 193, 193, 193, 127, 62, // 51 - '3'
10, 0, 0, 1, 1, 1, 1, 1, 1, 127, 62, // 52 - '4'
10, 0, 64, 193, 193, 193, 193, 193, 193, 127, 62, // 53 - '5'
10, 62, 127, 193, 193, 193, 193, 193, 193, 127, 62, // 54 - '6'
10, 0, 0, 0, 0, 0, 0, 0, 0, 127, 62, // 55 - '7'
10, 62, 127, 193, 193, 193, 193, 193, 193, 127, 62, // 56 - '8'
10, 0, 64, 193, 193, 193, 193, 193, 193, 127, 62, // 57 - '9'
2, 6, 6, // 58 - ':'
0, // 59 - ';'
0, // 60 - '<'
0, // 61 - '='
0, // 62 - '>'
0, // 63 - '?'
0, // 64 - '@'
10, 62, 127, 1, 1, 1, 1, 1, 1, 127, 62, // 65 - 'A'
10, 62, 127, 193, 193, 193, 193, 193, 193, 127, 62, // 66 - 'B'
10, 62, 127, 193, 193, 193, 193, 193, 193, 65, 0, // 67 - 'C'
10, 62, 127, 193, 193, 193, 193, 193, 193, 127, 62, // 68 - 'D'
10, 62, 127, 193, 193, 193, 193, 193, 193, 65, 0, // 69 - 'E'
10, 62, 127, 1, 1, 1, 1, 1, 1, 1, 0, // 70 - 'F'
0, // 71 - 'G'
0, // 72 - 'H'
0, // 73 - 'I'
0, // 74 - 'J'
0, // 75 - 'K'
0, // 76 - 'L'
0, // 77 - 'M'
0, // 78 - 'N'
0, // 79 - 'O'
0, // 80 - 'P'
0, // 81 - 'Q'
0, // 82 - 'R'
0, // 83 - 'S'
0, // 84 - 'T'
0, // 85 - 'U'
0, // 86 - 'V'
0, // 87 - 'W'
0, // 88 - 'X'
0, // 89 - 'Y'
0, // 90 - 'Z'
0, // 91 - '['
0, // 92 - '\'
0, // 93 - ']'
0, // 94 - '^'
0, // 95 - '_'
0, // 96 - '`'
10, 62, 127, 1, 1, 1, 1, 1, 1, 127, 62, // 97 - 'a'
10, 62, 127, 193, 193, 193, 193, 193, 193, 127, 62, // 98 - 'b'
10, 62, 127, 193, 193, 193, 193, 193, 193, 65, 0, // 99 - 'c'
10, 62, 127, 193, 193, 193, 193, 193, 193, 127, 62, // 100 - 'd'
10, 62, 127, 193, 193, 193, 193, 193, 193, 65, 0, // 101 - 'e'
10, 62, 127, 1, 1, 1, 1, 1, 1, 1, 0, // 102 - 'f'
0, // 103 - 'g'
0, // 104 - 'h'
0, // 105 - 'i'
0, // 106 - 'j'
0, // 107 - 'k'
0, // 108 - 'l'
0, // 109 - 'm'
0, // 110 - 'n'
0, // 111 - 'o'
0, // 112 - 'p'
0, // 113 - 'q'
0, // 114 - 'r'
0, // 115 - 's'
0, // 116 - 't'
0, // 117 - 'u'
0, // 118 - 'v'
0, // 119 - 'w'
0, // 120 - 'x'
0, // 121 - 'y'
0, // 122 - 'z'
0, // 123 - '{'
2, 255, 255, // 124 - '|'
0, // 125
0, // 126
0, // 127
0, // 128
0, // 129
0, // 130
0, // 131
0, // 132
0, // 133
0, // 134
0, // 135
0, // 136
0, // 137
0, // 138
0, // 139
0, // 140
0, // 141
0, // 142
0, // 143
0, // 144
0, // 145
0, // 146
0, // 147
0, // 148
0, // 149
0, // 150
0, // 151
0, // 152
0, // 153
0, // 154
0, // 155
0, // 156
0, // 157
0, // 158
0, // 159
2, 0, 0, // 160
0, // 161
0, // 162
0, // 163
0, // 164
0, // 165
0, // 166
0, // 167
0, // 168
0, // 169
0, // 170
0, // 171
0, // 172
0, // 173
2, 0, 0, // 174
0, // 175
10, 124, 254, 3, 3, 3, 3, 3, 3, 254, 124, // 176
10, 0, 0, 0, 0, 0, 0, 0, 0, 254, 124, // 177
10, 0, 2, 131, 131, 131, 131, 131, 131, 254, 124, // 178
10, 0, 130, 131, 131, 131, 131, 131, 131, 254, 124, // 179
10, 124, 254, 128, 128, 128, 128, 128, 128, 254, 124, // 180
10, 124, 254, 131, 131, 131, 131, 131, 131, 2, 0, // 181
10, 124, 254, 131, 131, 131, 131, 131, 131, 2, 0, // 182
10, 0, 2, 3, 3, 3, 3, 3, 3, 254, 124, // 183
10, 124, 254, 131, 131, 131, 131, 131, 131, 254, 124, // 184
10, 124, 254, 131, 131, 131, 131, 131, 131, 254, 124, // 185
2, 96, 96, // 186
0, // 187
0, // 188
0, // 189
0, // 190
0, // 191
0, // 192
10, 124, 254, 131, 131, 131, 131, 131, 131, 254, 124, // 193
10, 124, 254, 128, 128, 128, 128, 128, 128, 0, 0, // 194
10, 0, 0, 128, 128, 128, 128, 128, 128, 0, 0, // 195
10, 0, 0, 128, 128, 128, 128, 128, 128, 254, 124, // 196
10, 124, 254, 131, 131, 131, 131, 131, 131, 130, 0, // 197
10, 124, 254, 131, 131, 131, 131, 131, 131, 130, 0, // 198
0, // 199
0, // 200
0, // 201
0, // 202
0, // 203
0, // 204
0, // 205
0, // 206
0, // 207
0, // 208
0, // 209
0, // 210
0, // 211
0, // 212
0, // 213
0, // 214
0, // 215
0, // 216
0, // 217
0, // 218
0, // 219
0, // 220
0, // 221
0, // 222
0, // 223
0, // 224
10, 124, 254, 131, 131, 131, 131, 131, 131, 254, 124, // 225
10, 124, 254, 128, 128, 128, 128, 128, 128, 0, 0, // 226
10, 0, 0, 128, 128, 128, 128, 128, 128, 0, 0, // 227
10, 0, 0, 128, 128, 128, 128, 128, 128, 254, 124, // 228
10, 124, 254, 131, 131, 131, 131, 131, 131, 130, 0, // 229
10, 124, 254, 131, 131, 131, 131, 131, 131, 130, 0, // 230
0, // 231
0, // 232
0, // 233
0, // 234
0, // 235
0, // 236
0, // 237
0, // 238
0, // 239
0, // 240
0, // 241
0, // 242
0, // 243
0, // 244
0, // 245
0, // 246
0, // 247
0, // 248
0, // 249
0, // 250
0, // 251
2, 255, 255, // 252
0, // 253
0, // 254
0, // 255
};
#endif
j’obtiens , alors l’affichage suivant.
Ci dessous le code complet
// Tuto affichage double taille Horloge
// Byfeel 2019
// ****************************
// Exemple affichage horloge synchronisé via NTP
// sur 4 module de 4 Matrices Led 72xx
//
// Selon Module , il faudra brancher les matrices de deux façon differentes
// * Modules ( type FC16 ou ICSstation ) - Type ZigZag
// n n-1 n-2 ... n/2+1 <- Matrice haute
// n/2 ... 3 2 1 0 <- Matrice basse
//
// * Modules (Parola ou Generic ) - type S
// n/2+1 ... n-2 n-1 n -> Matrice haute
// n/2 ... 3 2 1 0 <- Matrice basse
// Bibliotheque à inclure
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>
#include "Font_Clock.h"
#include <NTPClient.h>
#include <ESP8266WiFi.h>
#include <WiFiUdp.h>
//****************************************************
// En fonction de vos matrices , si probléme *
// d'affichage ( inversé , effet miroir , etc .....) *
// ***************************************************
// matrix - decocher selon config matrix ********
//#define HARDWARE_TYPE MD_MAX72XX::FC16_HW //***
//#define HARDWARE_TYPE MD_MAX72XX::PAROLA_HW //***
#define HARDWARE_TYPE MD_MAX72XX::ICSTATION_HW //***
//#define HARDWARE_TYPE MD_MAX72XX::GENERIC_HW //***
// ***************************************************
// Taille des deux zones
#define MAX_ZONES 2
#define ZONE_SIZE 8
#define MAX_DEVICES (MAX_ZONES * ZONE_SIZE)
// Définition de la zone inferieur et de la zone superieur
#define ZONE_UPPER 1
#define ZONE_LOWER 0
// gestion des effets
#define PAUSE_TIME 0
#define SCROLL_SPEED 60
// Branchement des matrices
#define CLK_PIN 14 // SCK (D5 wemos D1 ou mini )
#define DATA_PIN 13 // MOSI ( D7 wemos D1 ou mini )
#define CS_PIN 15 // SS ( GPIO 15 sur D1 ou D8 sur Mini )
const char *ssid = "Votre SSID";
const char *password = "Votre password";
WiFiUDP ntpUDP;
// By default 'pool.ntp.org' is used with 60 seconds update interval and
// no offset
NTPClient timeClient(ntpUDP, "europe.pool.ntp.org", 7200, 60000);
//variable pour inversion zone superieur selon module
bool invertUpperZone = false; // Type ICS ou FC16
// HARDWARE SPI
MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
// définition des chaines de stockage pour les zones inf et sup
char *msgH;
char msgL[15]; // un buffer de 15 caractères au max
// Message a afficher
String Msg="00:00";
// chaine decalage
void createHString(char *pH, char *pL)
{
for (; *pL != '\0'; pL++) *pH++ = *pL | 0x80; // decalage caractére en positionnant le 8 bit ( 128) à 1
*pH = '\0'; // termine la chaine
}
void getDisplayClock(char *psz, bool f = true)
// Code pour affichage time
{
sprintf(psz, "%02d%c%02d", timeClient.getHours(), (f ? ':' : ' '), timeClient.getMinutes());
}
void setup() {
WiFi.begin(ssid, password);
while ( WiFi.status() != WL_CONNECTED ) {
delay ( 500 );
//Serial.print ( "." );
}
timeClient.begin();
// transfére de la chaine String dans la chaine inférieur
Msg.toCharArray( msgL,15);
uint8_t max = 0;
// Selon modele des matrices - inversion de l'affichage ( true si Generic ou Parola )
invertUpperZone = (HARDWARE_TYPE == MD_MAX72XX::GENERIC_HW || HARDWARE_TYPE == MD_MAX72XX::PAROLA_HW);
//calcul taille champs à afficher et allocation mémoire
if (strlen(msgL) > max) max = strlen(msgL);
msgH = (char *)malloc(sizeof(char)*(max + 2));
// initialisation des Zones
P.begin(MAX_ZONES);
// Création des deux Zones pour les deux moitiés d'affichage
P.setZone(ZONE_LOWER, 0, ZONE_SIZE - 1);
P.setZone(ZONE_UPPER, ZONE_SIZE, MAX_DEVICES-1);
// police de caractére à afficher
P.setFont(numeric7SegDouble);
// Selon type module inversion ou non de la zone supérieur
if (invertUpperZone)
{
P.setZoneEffect(ZONE_UPPER, true, PA_FLIP_UD);
P.setZoneEffect(ZONE_UPPER, true, PA_FLIP_LR);
}
}
void loop() {
timeClient.update();
static uint32_t lastTime = 0; // millis() memory
static bool flasher = false; // seconds passing flasher
P.displayAnimate();
// l'animation commence
if (P.getZoneStatus(ZONE_LOWER) && P.getZoneStatus(ZONE_UPPER))
{
if (millis() - lastTime >= 1000)
{
lastTime = millis();
getDisplayClock(msgL, flasher);
createHString(msgH, msgL); // fabrique la chaine Supérieur
flasher = !flasher;
}
//P.displayClear();
P.displayZoneText(ZONE_LOWER, msgL, PA_CENTER, SCROLL_SPEED, PAUSE_TIME, PA_PRINT, PA_NO_EFFECT);
P.displayZoneText(ZONE_UPPER, msgH, PA_CENTER, SCROLL_SPEED, PAUSE_TIME, PA_PRINT, PA_NO_EFFECT);
P.synchZoneStart();
}
}A vous de jouer , pour vous créer une horloge ou un bandeau de notification de taille XL !
Et pourquoi pas un Notifheure de taille XL ?
25 commentaires sur “Affichage XL pour Matrice LED 72xx”
#include « Font_Clock.h » Là je ne trouves pas dommage c’est ce que je chercais !
Bonjour , ce fichier se trouve dans les exemples fournis avec la bibliothèque parola C est un fichier qui définit les caractères à afficher
#include « Font_Clock.h »Là je ne trouve pas !!!
Bonjour, ou Bonsoir à tous.
Tout d’abord, merci pour tout le travail accompli autour de cet afficheur DIY. 😉
J’ai installé un premier Notif’Heure avec 2 rangés de 4 modules, dans un cadre Ikea (GooD), couplé a la domotique (Jeedom), c’est vraiment COOOOOOL !!!
Je suis en train de réalisé un afficheur Double Ligne avec 16 modules en tous (2*8 modules)
Mais j’ai un problème, tous les panneaux de diodes ne s’allume ou alors un bref instant au démarrage.
J’ai bien l’affichage des caractères inférieurs mais pas les supérieurs. 🙁
Je pencherai pour un problème de câblage ??!!!! J’ai testé au multimètre mes continuités.
Auriez vous un type de câble à recommander ? Par quelle méthode « assemblez vous » les matrices de led ? (Soudures / PIN et câble a enfiché)
J’ai aussi inversé de place les 2 bandeaux sans succès.
Merci d’avance.
il peut y avoir plusieurs raisons :
) .
– Comment sont cabler les matrices ( exemple ici avec une liaison en mode ZigZag :
– le type de matrices utilisés ( elles doivent toutes etres du meme type ) à ce jour je ne gere que ICS et FC16 . Je n’ai pas d’autres modeles de matrices pour les test.
– la définition des zones ( en inversant les zones 1 et 0 ) voir si affichage de la police haute à la place ? Si rien ne s’affiche , probleme sur la police haute peut etre ? Si branchement correcte
verifier point , l’un apres l’autre
Bonsoir,
Désolé de ma réponse non-rapide 😉
Merci beaucoup pour votre réponse.
J’ai vérifié point à point, toutes les continuités sont bonnes. C’est un montage en ZigZag, l’inversion des zones ne changent rien.
Je n’ai pas vérifié la police, mais le mot s’affiche, mais juste 1 seconde, peut être moins, souvent, l’animation n’est pas encore terminée.
Par contre, j’ai ré-installé entre temps, Notif’Heure, et j’ai des problèmes similaires. Lors de l’envoi d’un message,si l’intensité dépasse un certain chiffre (au dessus de 10 dans mes souvenirs), la moitié ou presque des diodes ne se rallument pas. 🙁
Si l’intensité reste en dessous de cette valeur, la maquette est stable.
Encore une fois, merci d’avance.
c’est peut être un problème d’alimentation ?
A verifier avec une alimentation extérieur ? Selon les esp , il y a des fois plusieurs PIN 5v , mais un seul est capable de délivrer un peu de puissance.
salut,
Chouette !!!!!! Un notifieur pour l’extérieur 😉
Génial pour afficher l’heure, la température de l’eau de la piscine et la température de l’air sur le chalet de la piscine. Comme ca on sait a combien est l’eau et l’heure qu’il est, sans devoir sortir de la piscine et rentrer dans la maison.
En plus c’est facile d’éteindre et d’allumer l’affichage quand on le souhaite (surtout pour l’éteindre la nuit)
bonne idée !!
Salut,
Est il possible de rajouter des icônes, afin de savoir si c’est la température de l’air ou de l’eau qui est affichée ?
Si oui, comment rajouter les icônes et surtout comment les créer ?
Merci à toi pour tout ce que tu fais, c’est vraiment génial.
Bonjour chris ,
Il est très facile d’ajouter des icônes et encore plus de modifier des caractères existants . J’en parle un petit peu dans l’article , sur comment définir les caractéres pour un affichage double , mais la technique est la même pour un simple affichage .
Dans un premier temps , il faut choisir un code Ascii , que tu n’utilises pas .
Par exemple le code 38 qui correspond au & ( Et commercial ou Esperluette ) , il suffit avec l’éditeur de dessiner la forme que l’on veut à la place , on récupère son codage ( 5, 54, 73, 86, 32, 80, // 38 – ‘&’ exemple pour l’esperluette ) et on le colle à la place e l’ancienne définition dans le fichier des définitions des polices.
Ainsi à chaque fois que je renseigne le & , le caractère modifié apparaitra à la place.
Cela mériterait peut être de faire un tuto détaillé que sur ce point.
Merci, je vais m’y essayer cette apres midi. Cela m’occupera un peu.
Ah ! J’essaye aussi de modifier le code du notif’heure 2.6 afin d’avoir 4 zones, mais je rame un peu.
Pour le multizone , je suis entrain de voir pour simplifier le code afin de creer autant de zone que l’on veut.
J’arrive a ouvrir l’éditeur, mais je sais pas comment importer le fichier font pour modifier les caractères.
Donc : oui je veux bien un tuto ou juste un petit coup de main.
Pour info : j’utilise firefox, mais j’ai essayé avec internet exploreur et edge, mais pas mieux.
Merci d’avance a toi 😉
Bonjour chris , pour importer le fichier de police , il faut copier tout le fichier de définition depuis la premiere accolade jusqu’a la derniére : {
0, // 0 – ‘Unused’
0, // 1 – ‘Unused’
…….
…..
4, 157, 160, 160, 125, // 255 – ‘y diaresis’
}
une fois cette copie déposé dans le rectangle blanc , sous import , export.
Il faut cliquer sur import.
Les caractères doivent apparaitre sur la droite.
Il faut en sélectionner un , modifier directement en cliquant sur la matrice tout en haut ( un clic la led s’allume , un autre clic la led s’eteind )
une fois terminé , le bouton SAVE permet de sauvegarder les modifs faites .
Puis pour récupérer l’intégralité du fichier , il suffit d’affacer ce qu’il y a dans la zone blance ( import précedent ) et cliquer sur export pour générer une nouvelle table de définition , que l’on peut récupérer par copier / coller .
j’ai fais un essai, je t’ai envoyer le lien par mail pour tester car je n’arrive pas a compiler le programme du tuto.
Bonjour chris ,
je viens de tester la bibliothèque que tu m’a envoyés , je n’ai pas de soucis de compilation avec ?
As tu bien toutes les bibliothèque ( Pour MD_PArola il faut MD_MAX72xx ).
Pour initialiser les matrices j’utilise la bibliotheque SPI , qui détecte automatiquement le type de connexion . Si tu as connecté d’une maniére différentes ( j’ai modifié les PIN , par rapport au notifheure ) , tu peux utiliser à la place la connexion manuelle
// *********** Matrice
// Hardware SPI connection
//MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
// Si probleme avec detection auto SPI
MD_Parola P = MD_Parola(HARDWARE_TYPE, DATA_PIN, CLK_PIN, CS_PIN, MAX_DEVICES);
puis is problème ailleurs , vérifier la bibliothèque NTP et wifi .
C’est la bibliotheque NTP qui passe pas, pourtant je n’ai rien mise a jour par rapport au notif’heure.
Qu’est ce que j’aimerai savoir faire ce que tu fais, mais j’ai beau essayer, j’y arrive pas. Et ce n’est pas le temps qui me manque en ce moment (je me fais tellement chier à la maison).Je dois me decourager trop vite, faut dire que je manque enormement de motivation en ce moment.
Je comprend mieux , je suis en train de tester une nouvelle bibliothèque NTP . Ce n’est pas la même que le notifheure .il faut l’installer .
tu peux la trouver à cet endroit sur le github
https://github.com/arduino-libraries/NTPClient
je t’ai envoyé un mail avec des photos, car j’ai l’impression qu’il y a un soucis avec des matrices fc16.
effectivement , c’est bizarre.
Je n’ai pas de matrices fc16 , en ce momment pour tester de mon coté ?
essaye d’ajouter la commande suivante à la fin du setup() , elle permet d’augmenter les espaces entre les caractères ?
P.setCharSpacing(P.getCharSpacing() * 2)
Sinon si tu ajoute un espace entre chaque caractére est ce que ça va mieux ?
Problème résolu après avoir mise a jour les bibliothèques MD_Parola et MD_MAX72xx.
Pourquoi on cherche toujours au plus compliqué alors que la solution est toujours simple ?
Moi je vais prendre un cachet, car la je commence a avoir mal au crane 🙁
Merci a toi
super 🙂
Si vous êtes arrivé a » afficher l’heure, la température de l’eau de la piscine et la température de l’air » je suis preneur,d’avance merci. p.touho@gmail.com
Bonjour pierric , la nouvelle version du notifheure , va permettre de gerer jusqu’a 8 zones différentes. Si vous avez assez de matrices , il sera donc possible d’afficher toutes les infos demandés sans soucis.
